Rivière Saint-Etienne, encore une trentaine de mètres pour atteindre la rive gauche

Canard échappé à la Ligne Paradis
25 août 2013 - Saint-Pierre - Ligne Paradis -
Après un vol poussif d'une dizaine de mètres au ras du sol, un canard Manille, sans doute échappé d'une cour, a repris contact avec le sol ...
Vue sur les hauts du Sud
La descente vers Pierrefonds offre toujours une vision globale du vieux massif du Piton des Neiges  ...
Pierrefonds - Gare à racleurs
Pierrefonds -  A deux cents mètres du bord du rempart de la rivière Saint-Etienne, au milieu des champs de cannes, s'élève un bâtiment ...
Pierrefonds - Gare à racleurs
Parallélépipède de béton ....
Pierrefonds - Gare à racleurs
De chaque côté arrive la canalisation du chantier d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine,
c'est la gare à racleurs de la rive gauche ...
Sur chaque rive de la rivière Saint-Etienne est construite une gare à racleurs.
Le
racleur va curer la canalisation de la rive droite vers la rive gauche,
en envoyant l'
eau et les boues dans le drain posé parallèlement à quelques mètres de la canalisation, légèrement en-dessous ...
Pierrefonds - Ancienne usine sucrière
Vendredi dernier, les ruines de l'ancienne usine sucrière de Pierrefonds étaient le cadre d'une manifestation  "Bagdad Fantaisie" - Ciné concert en plein air - organisée par le Pôle Valorisation patrimoine du Service culturel de la ville de Saint-Pierre.
 L’association réunionnaise "La Lanterne Magique" y a présenté le film de Raoul Walsh, le Voleur de Bagdad (1924) ...
Accès est au nouveau pont sur la rivière St-Etienne
Quatre-voies Saint-Pierre - Saint-Louis - La bretelle de sortie vers l'ancien pont amont est actuellement fermée,
mais attention aux cyclistes, la position des plots les oblige à quitter la bande d'arrêt d'urgence pour aller sur la voie ...
Accès est au nouveau pont sur la rivière St-Etienne
A droite, outre les travaux de raccordement du PIPO (Passage Inférieur en Portique Ouvert), pour le passage du futur TCSP ...
Ancien pont amont sur la rivière St-Etienne
... le pont amont subit des travaux, la bande de roulement a été décapée ...
Le pont amont est en caisson précontraint à travées indépendantes, d'une longueur d'environ 520 mètres, construit en 1977 sur dix piles datant de 1937-1938,  au mortier de chaux et sucre, un tablier n'ayant été jamais posé à cette époque, la colonie manquant d'argent ...  Le 28 janvier 2013, un avis de marché a été publié dans la presse par la Région Réunion : Confortement des appuis du pont sur la Rivière Saint-Etienne sur la RN au PR 77 + 120 - Réalisation de travaux de confortement des appuis du pont de l'ouvrage amont franchissant la rivière Saint-Etienne sur la RN1. Les prestations consistent d'une part à compléter la mise en sécurité de la pile P6 par la réalisation d'une injection de sol en place et d'autre part la réalisation d'une enceinte en micro-pieux jointifs et d'une injection du sol en place sur la pile P5 ... Les piles P8, P9 et P10  avaient été déjà confortées par la méthode de jet grouting après le passage du cyclone Gamède en 2007. Contrairement aux piles vers la rive droite, sur une coulée boueuse, les piles vers la rive gauche sont dans de l'alluvionnaire compact, nécessitant des fondations plus profondes. Les piles P5 et P6 seront confortées en 2013 ...
Ancien pont amont sur la rivière St-Etienne - Vue sur le nouveau en aval
... et des travaux de confortement des piles P5 et P6 sont effectués par l'entreprise ROCS ...
ivière St-Etienne - Bras central

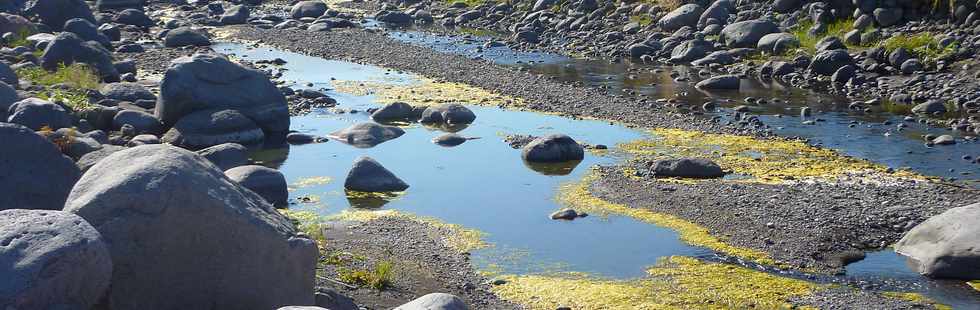

En-dessous, le bras central de la rivière Saint-Etienne a été canalisé  entre deux digues de galets ...
Ancien pont amont sur la rivière St-Etienne - P6
La pile P6 bénéficie d'une injection de sol en place ...
Ancien pont amont sur la rivière St-Etienne - P5

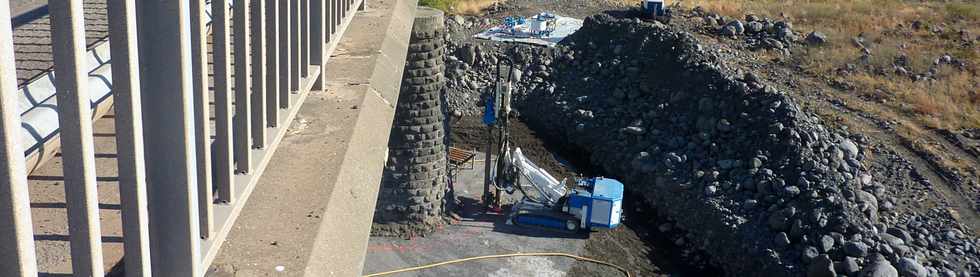

La P5 verra en plus la réalisation d'une enceinte en micro-pieux jointifs ...
Pont sur la rivière St-Etienne et pile d'essai décorée par JACE
Vers l'aval, le nouveau pont, et sa pile d'essai, habillée par l'artiste Jace  au mois de juin 2013 ...
Ancien pont sur la rivière St-Etienne
Saint-Louis - Les glissières de sécurité sont enlevées le long de l'ancien pont amont ...
Entrée sud de St-Louis
Saint-Louis, entrée sud - L'amas de terre a totalement disparu ...
Benjoins sur la route de La Rivière St-Louis
Route de La Rivière Saint-Louis -  Les benjoins plantés lors du recalibrage de la route ont maintenant belle allure ...
St-Louis - Ancienne Balance des Cocos
A gauche, la voie de la canalisation de l'interconnexion,
à droite, la voie vers l'ancienne balance des Cocos, la dernière de l'île à avoir accepter les livraisons de cannes en charrette, jusqu'en 2009 ...
St-Louis - Gare à racleurs
Voici, à vingt mètres du bord du rempart de la rive droite, la gare à racleurs de départ ...
Mars 2013 - Les gigantesques travaux d'interconnexion entre les périmètres irrigués du Bras de la Plaine et du Bras de Cilaos
- pose sur 6,6 km d'une canalisation en acier de 800 mm de diamètre, avec la traversée de la rivière Saint-Etienne - ont commencé ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
En face, à cinq cents mètres, le rempart de la rive gauche, côté Pierrefonds ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Rempart de rive gauche
La canalisation a déjà été enterrée à plus de dix mètres de profondeur, pratiquement jusqu'au pied du rempart ...
L'Europe s'investit dans les zones rurales ...
Interconnexion des périmètres irrigués du Bras de la Plaine et du Bras de Cilaos - Phase A - Montant total de l'opération 20 450 000 € HT ...
Lot n°1 - Canalisations - GTOI - 6 659 981 € HT -
Débit contractuel des travaux : février 2013 - Durée du chantier 12 mois
Lot nº 2 - Franchissement de la rivière Saint-Etienne - Groupement SOGEA Reunion/SBTPC - 5 450 000 € HT -
Lot n° 3 - Chambres de vannes et gares à racleurs - Gpt HYDROTECH COREM GTOI - 2 156 458 € HT -
Début contractuel des travaux : fin avril 2013 - Durée du chantier 9 mois
Lot n°4 - Génie-civil et équipements des stations de pompage - Entreprise titulaire PICO/Feljas et Masson/ETPO Réunion - 4 579 807 € HT
Début contractuel des travaux : février 2013 -  Durée du chantier : 12 mois
Lot n°5 - Terrassements de la station de pompage de Larrey - Entreprise titulaire GTPOI - 309 060 € HT -
Début contractuel des travaux: décembre 2012 - Durée du chantier : 1 mois
Financement durée du chantier 12 mois  Département de la Réunion :  8 675 000 € HT - Union Européenne POE 2007-2013 - FEADER : 11 775 000 € HT
Maître d'ouvrage : Département de la Réunion - Maître d'ouvrage mandaté : SAPHIR - Maître d'œuvre : ARTELIA ville et transport
Soyez toujours conscient qu'une crue rapide avec une brusque montée du niveau des eaux est toujours possible (vague déferlante de plusieurs mètres), en raison de pluies en amont, mais aussi, de dérivations possibles du flot de barrages, ou de mouvements de terrains en amont, liés par exemple à l'éboulement d'octobre 2006 dans le bras des Roches Noires (pour le Bras de la Plaine).
Des pans entiers de berges peuvent également brusquement basculer dans le courant. De même, des points hauts peuvent rapidement se retrouver entourés par l'eau ou sapés par des eaux souterraines ...
Nids de belliers - St-Louis
Les belliers ne semblent pas gênés par les travaux ...
Nids de belliers
Nids récents, la paille n'a pas eu le temps de sécher ...
Belliers
... à l'ouverture caractéristique, placée en-dessous ...
Bellier, Ploceus cucullatus spilonotus, de la famille des Plocéides, dénommé ainsi pour avoir été vu sur la propriété d'un Monsieur Bellier, à Sainte-Suzanne.
Le mâle, au plumage jaune doré, tisse plusieurs nids à la forme caractéristique (ouverture en bas).
Ces oiseaux sont granivores et frugivores. (Source: brochure du CNDP décembre 1978 Oiseaux de la Réunion).
Nids de belliers
... d'où on peut faire des acrobaties, le bec en bas ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine --Canal de dérivation

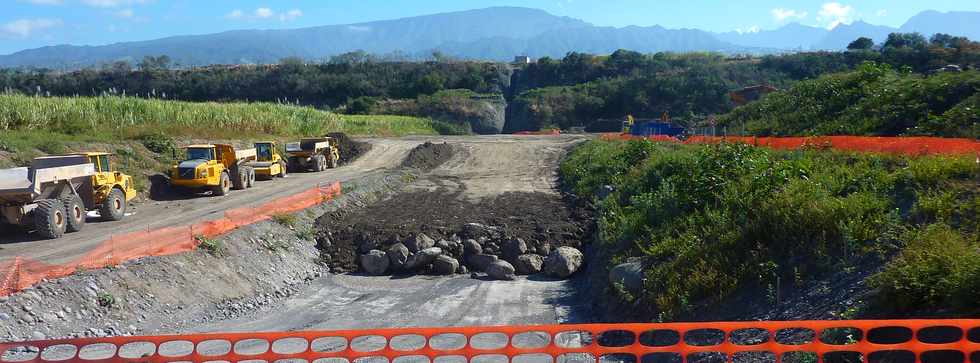

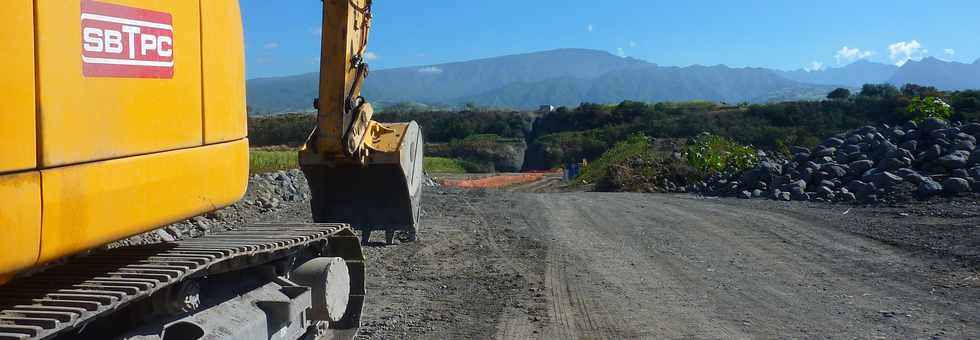

Un canal de dérivation du bras de la rivière Saint-Etienne a été réalisé pour permettre la poursuite des travaux vers la rive gauche ....
Sur plus de deux cents mètres, au-dessus du passage de la conduite de l'interconnexion, le canal de dérivation a été rendu étanche ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Pompage

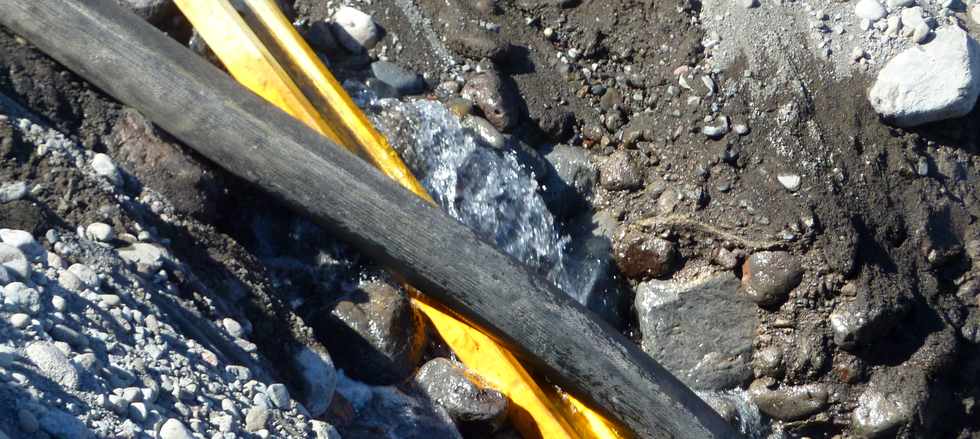

Un nouveau tuyau déverse de l'eau dans le canal de dérivation, juste en amont du passage busé ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Pompage
Un autre tuyau, venant de l'emplacement de l'ancien lit du bras de rivière, recrache toujours de l'eau dans le canal de dérivation ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Pompages
Le tuyau qui  amène l'eau dans le canal de dérivation vient d'une excavation ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Pompage
... creusée en travers de l'ancien lit, où s'accumulent les eaux d'infiltration ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Pompage
Cette eau est pompée et remontée pour être déversée dans le canal de dérivation ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Le premier tuyau, lui, semble venir du fond de la tranchée, qui a atteint cette semaine le pied du rempart ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
L'entaille, qui s'arrêtait au niveau du lit antérieur ....
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
... domine maintenant une vaste excavation, directement creusée à l'emplacement de l'ancien lit du bras unique de la rivière Saint-Etienne  ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Une pompe est placée dans un drain, au point le plus bas, côté amont, juste en-dessous d'une des principales résurgences ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Les eaux d'infiltrations ressortent en résurgence à mi-pente, plusieurs mètres en-dessous du niveau du lit de la rivière ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Au fond de la tranchée, la tête de la canalisation n'est plus dans l'eau ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine - Canalisation
Une pompe remonte ce qui s'infiltre encore, et l'eau va alors en aval, dans les bassins de décantation ..
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -

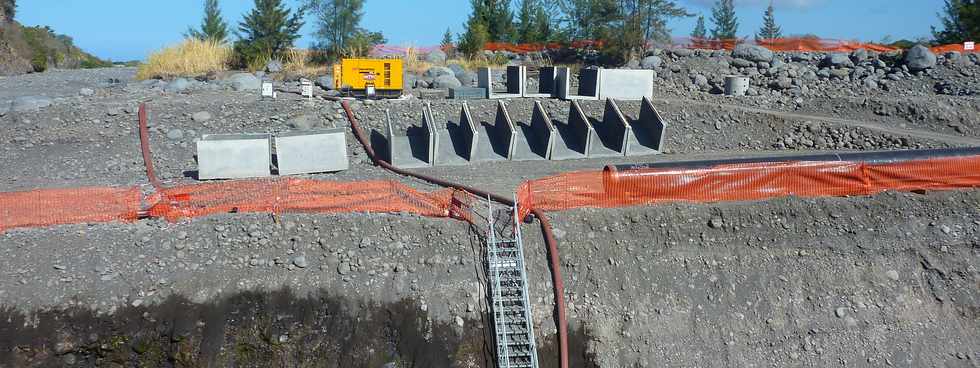

De l'autre côté de la tranchée, en aval, des coffrages sont alignés. La conduite y sera déposée, puis sera noyée dans le béton ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
En arrière, la tranchée est remblayée en plan incliné ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -

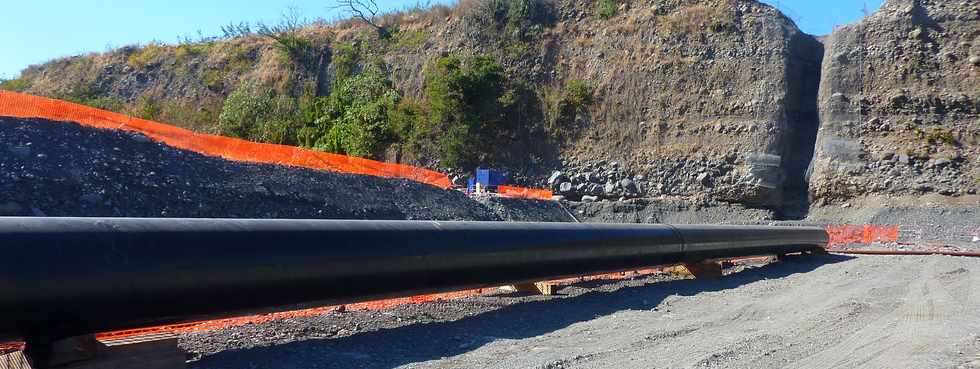

Les deux dernières sections du tuyau de 14 mètres sont reliées et prêtes à être descendues ...
Chaque tuyau est numéroté (les numéros ne se suivent pas) et il porte la mention ORXY ELEVEN - X52-EN 10224 ...
Il mesure 14 mètres de long, pour une masse d'environ 187 kilos au mètre linéaire, soit 2,618 tonnes par élément.
Norme d'avril 2003 - “Tubes et raccords en acier non allié pour le transport de liquide aqueux, incluant l’eau destinée à la consommation humaine”.
Composition chimique (valeurs max en %) - C 0,28 – Mn 1,40 – P 0,045 – S 0,030
Caractéristiques mécaniques - Rm 455 (Min) - Re 359 (Min) – A% : svt API5L (valeurs en N/mm2)
Pourtant c'est la société ORYX ELEVEN d'Aix-en-Provence, qui est connue dans le domaine des projets hydrauliques ....
La société canadienne CANUSA fournit des bandes étanches qui sont thermocollées au-dessus des zones de soudure ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
... pour être soudées bout à bout avec la canalisation déjà enfouie ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Une échelle métallique, épousant l'inclinaison du talus, permet l'accès des techniciens à la canalisation en sécurité ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
De la face amont de la tranchée apparaissent de nombreuses résurgences ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
La plus grande partie de l'eau infiltrée est conduite naturellement par la pente vers un point bas en amont, à l'opposé de l'emplacement de la conduite ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
... où elle est remontée par la pompe, pour être rejetée dans le canal de dérivation  ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Il reste encore à creuser ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
...  sur une trentaine de mètres ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
... puis ce sera un coude avant d'entamer la remontée dans le rempart, purgé des blocs les plus menaçants,
témoin des avalanches successives des flancs du Piton des Neiges ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
D'une rive à l'autre ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
Vers la rive droite, c'est l'empilement de couches successives, rendues compactes, qui se poursuit ...
25 août 2013 - Rivière St-Etienne - Travaux d'interconnexion des périmètres irrigués du Bras de Cilaos et du Bras de la Plaine -
... et l'année prochaine, l'endroit aura repris son aspect antérieur ...
Revoir les installations de la SAPHIR, le réservoir de DASSY, la canalisation jusqu'à l'usine hydro-électrique
