A vélo page précédente accueil > A vélo en 2012 A vélo page suivante |
|
|

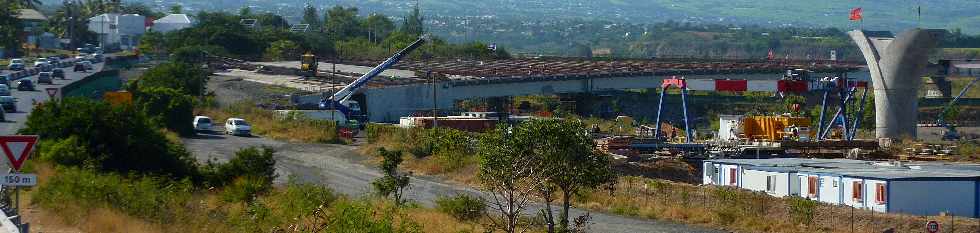

Pont sur la Rivière Saint-Etienne, préparatifs pour le clavage |
|
 Juillet 2012 - Saint-Pierre - Ligne Paradis - Les panneaux électoraux accueillent maintenant des affiches de cirque ...
| |

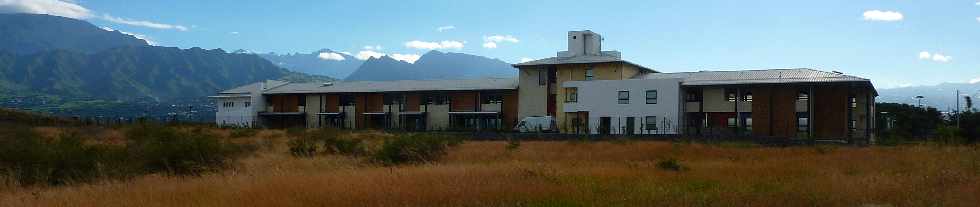

 Pierrefonds - Entre la Rivière Saint-Etienne et l'ancienne usine sucrière de Pierrefonds, la Clinique des flamboyants du Sud ...
| |

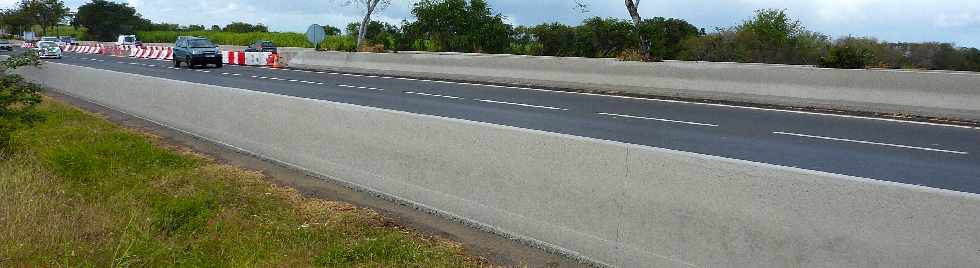

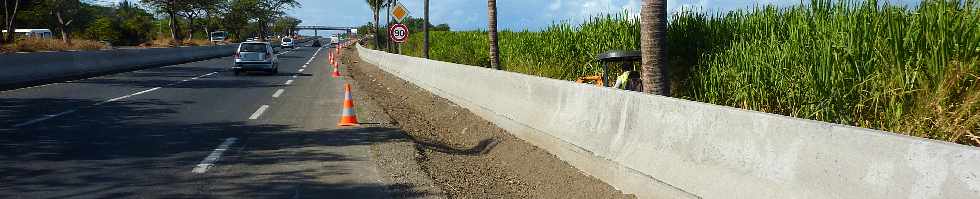

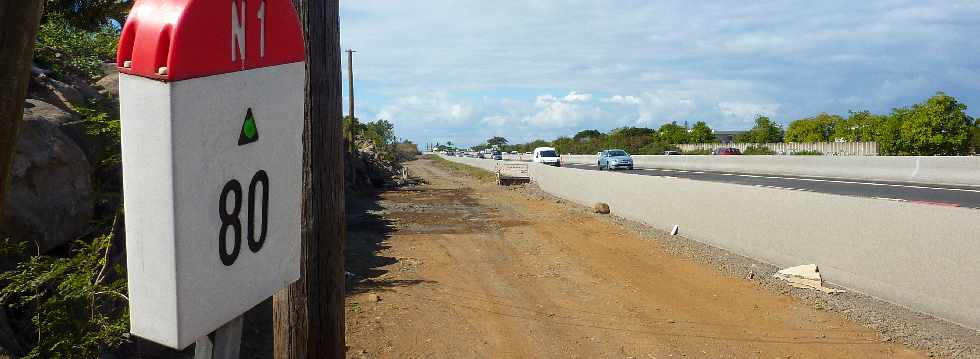

 La quatre-voies depuis la Rivière Saint-Etienne jusqu'à Saint-Pierre est désormais bordée de bandes bétonnées ...
| |

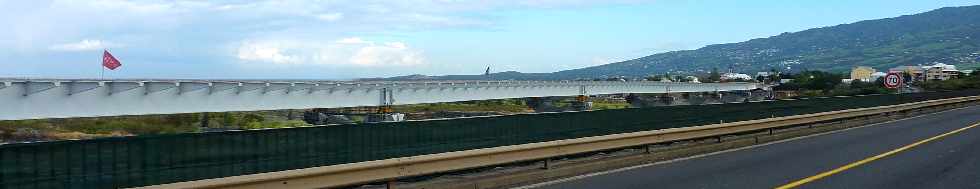

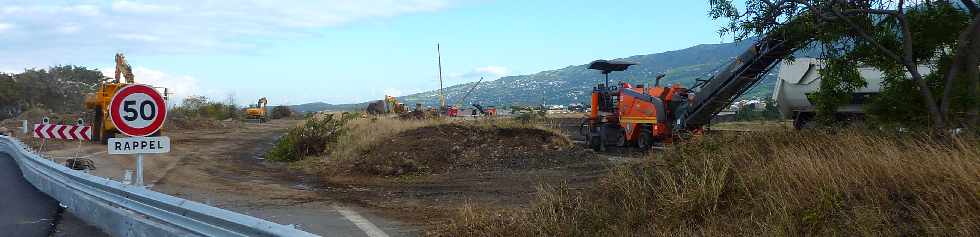

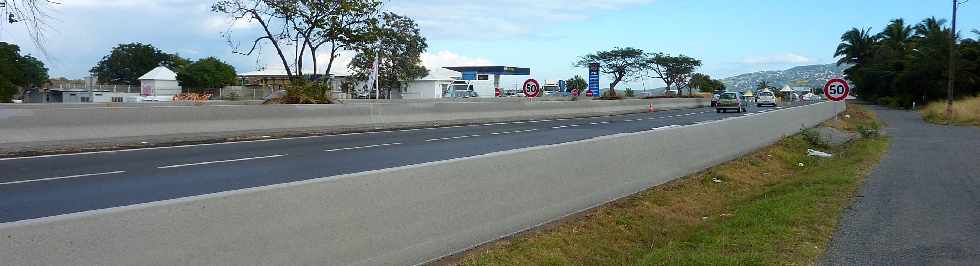

 A l'approche de la Rivière Saint-Etienne, la vitesse est limitée à 50 km/h ...
| |

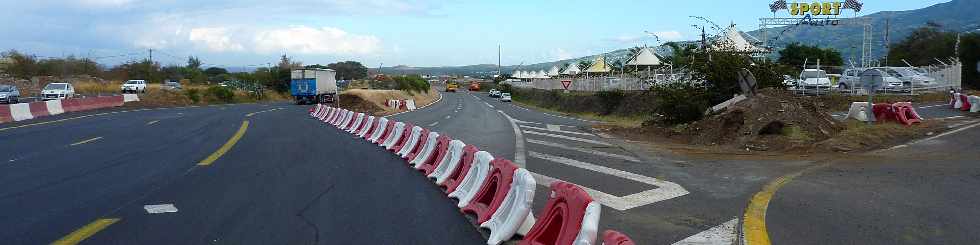

 En effet, de nouveaux travaux ont débuté, la voie vers l'ancien pont amont est déviée ...
| |
 ... afin de permettre le futur raccordement des voies à double-sens du pont amont avec les voies arrivant au nouveau pont en construction ...
| |
 En effet, la voie du pont amont allant vers St-Pierre devra passer sous la quatre-voies pour être du bon côté ....
| |

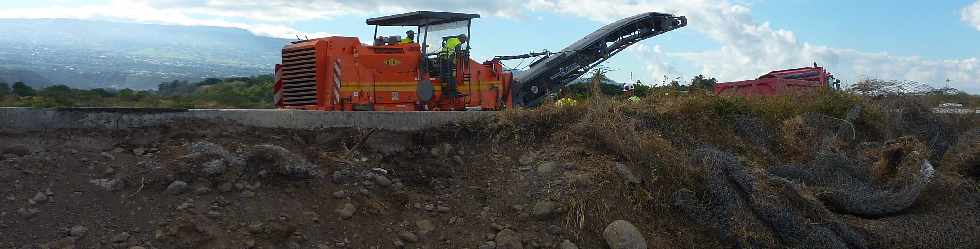

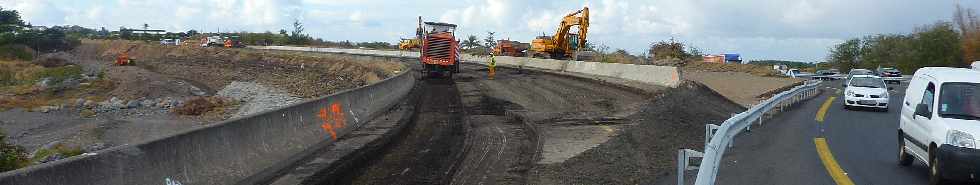

 La chaussée actuelle est pulvérisée ...
| |
 Des voies provisoires vont être ainsi créées et déplacées au fur et à mesure de l'avancement des travaux ...
| |

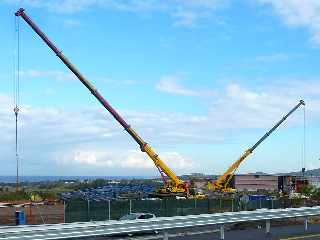

   Pont aval - Deux grues déplacent des coffrages servant à la réalisation des murs de retour à parement canne à sucre le long des voies d'accès au tablier ...
| |

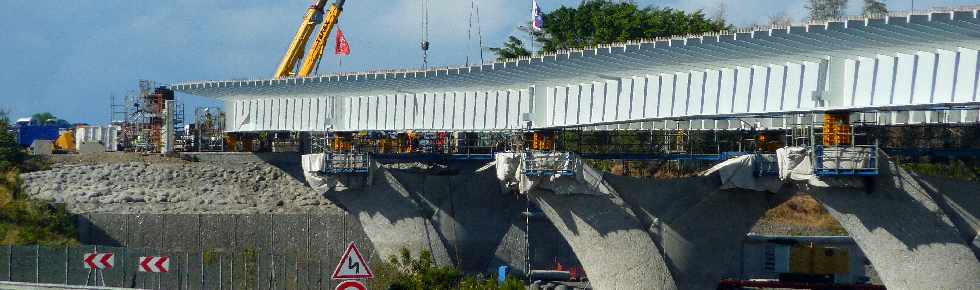

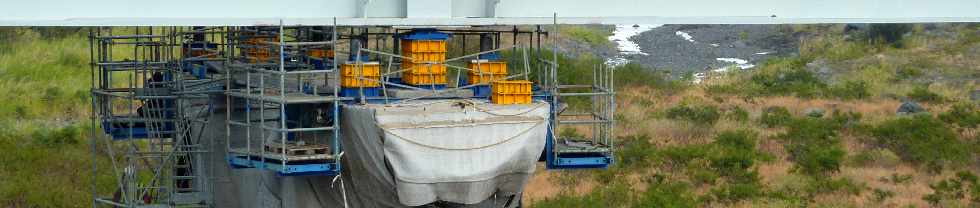

 Le tablier est en cours de dévérinage, les cales de couleur orange, placées lors de l'enlèvement des chaises à galets, sont progressivement retirées afin que le tablier repose sur ses appareils d'appuis provisoires ...
| |

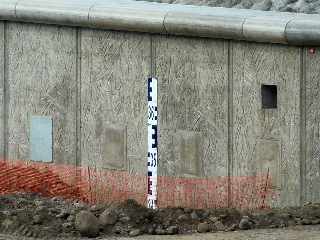

   Les buses carrées ont été retirées du lit de la Rivière Saint-Etienne, et un repère étalonné a été placé contre le mur de rehausse ...
Les murs de rehausse ont été recouverts d'un vernis anti-graffiti ... | |

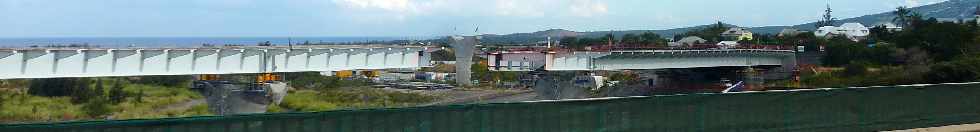

 La pile d'essai, apparaissant juste entre les deux parties du tablier ...
| |
La charpente métallique du nouveau pont sur la Rivière Saint-Etienne en quelques chiffres ... Les poutrelles métalliques, sur la partie droite du tablier (sur la partie courbe, les cotes diffèrent selon la poutre amont ou aval, et selon l'emplacement sur la courbure et l'élargissement) La semelle supérieure a une largeur constante de 1,30 mètre, mais son épaisseur varie de 4 à 11 centimètres selon l'emplacement : de 11 cm sur les appuis (piles), elle diminue à 7 cm, puis 4 cm et 4,5 cm en milieu de portée. La semelle inférieure a une largeur constante de 1,50 mètre, et son épaisseur varie de 5 à 12 centimètres : de 12 cm sur les appuis, elle diminue à 7,5 cm puis à 5 cm en milieu de portée. L'âme (la partie verticale) a une hauteur constante de 3,30 mètres, son épaisseur varie de 1,8 à 2,6 centimètres : de 2,6 cm sur les appuis, elle diminue à 2,2 puis à 1,8 cm en milieu de portée. Entre les deux poutrelles, il y a 171 pièces de pont pour les 694,50 mètres de tablier, entre les deux culées. Le poids total de la charpente métallique lancée en deux fois 19 tronçons est de l'ordre de 3 000 tonnes, la totalité de la charpente métallique étant estimée à 4 250 tonnes, avec les deux fois 8 tronçons montés à la grue ... | |
Sur le site du photographe professionnel Thierry Roux, des photos du chantier et des précisions techniques | |

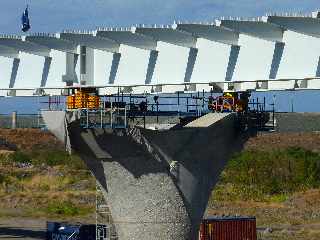

 Il reste encore des cales (en orange) entre les appareils d'appuis provisoires (en bleu), de forme bombée vers le haut,
afin de permettre un léger déplacement du tablier avant son positionnement définitif ... | |
 Saint-Louis - Rive droite ...
| |
Site de DODIN CAMPENON BERNARD | |

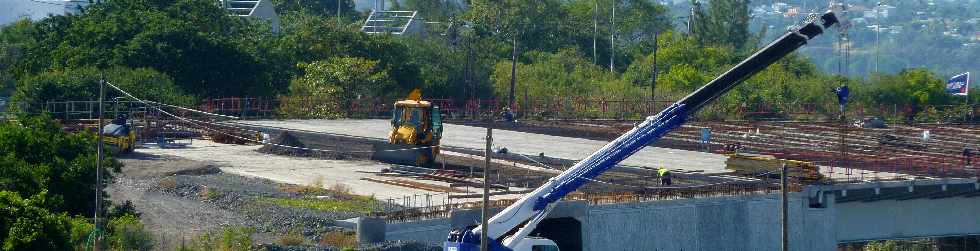

 Une partie de la chape a été coulée sur la partie courbe ... | |

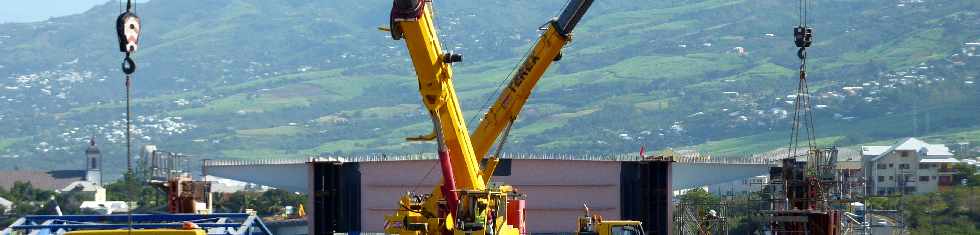

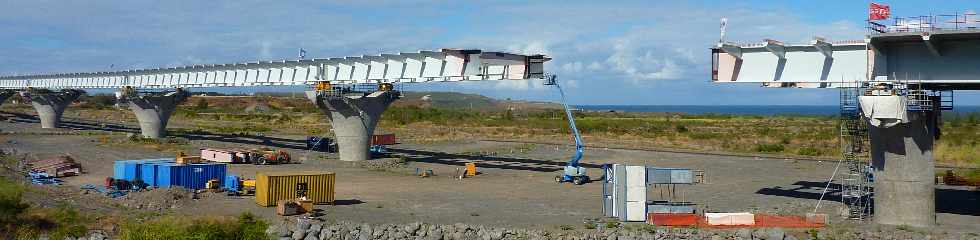

 L'avant-bec a été entièrement démonté, et il ne reste plus qu'un seul élément de poutre à placer à la grue pour raccorder les deux rives ... | |

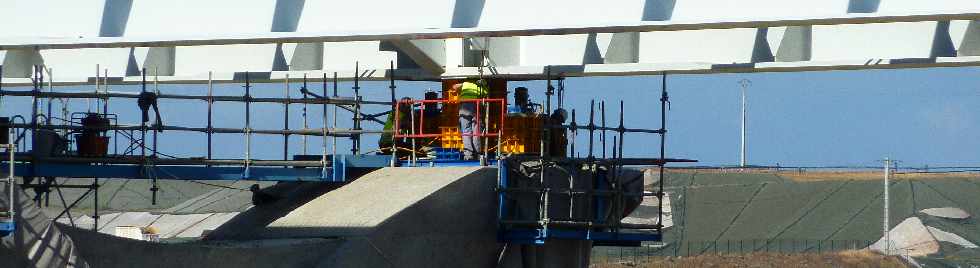

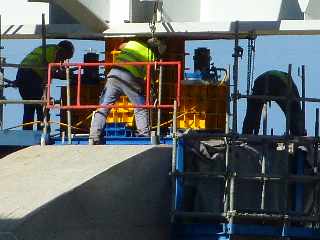

 Pendant qu'un technicien prépare l'âme d'une poutre pour le prochain clavage, d'autres procèdent au dévérinage afin de descendre progressivement le tablier sur les appareils d'appuis provisoires. Les appareils d'appuis définitifs - en néoprène fretté - seront placés lorsque le tablier aura sa charge définitive et n'aura plus à être déplacé ... | |

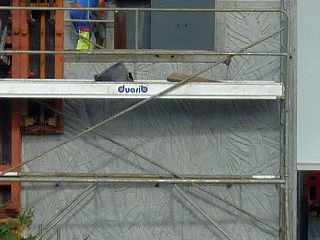

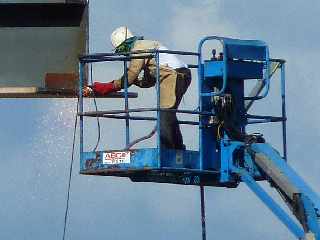

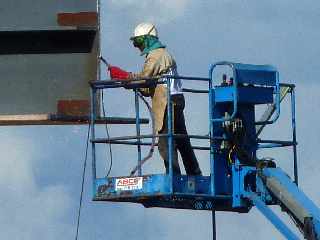

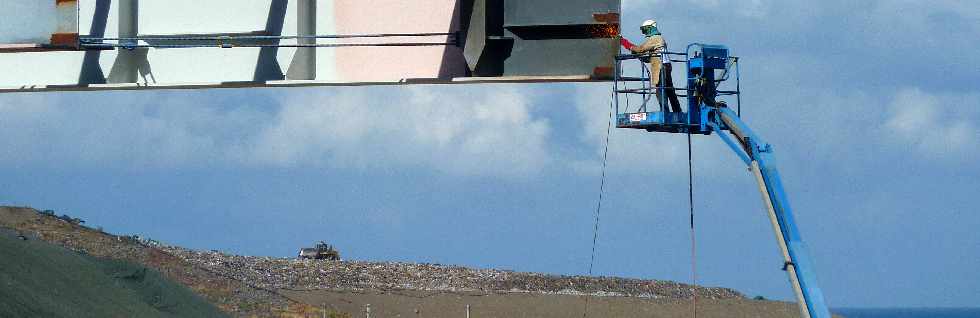

 Travail à vingt mètres du sol pour que l'âme de la poutre soit prête pour le soudage ... | |
   | |
 | |

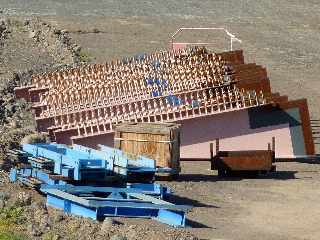

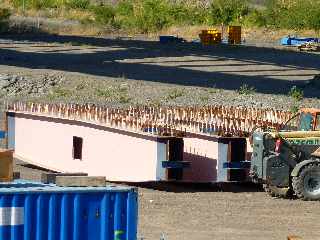

   Au sol, sont rassemblées les consoles (une tonne l'unité), et les pièces de pont (quatre tonnes chacune), les deux poutres seront livrées la nuit prochaine ... Chaque poutre sera placée à la grue, l'une après l'autre, dans le prolongement des poutres déjà présentes (un écart d'une dizaine de centimètres entre chaque extrémité a été laissé pour la manœuvre). La section côté rive droite (St-Louis) sera soudée, la section vers la rive gauche (St-Pierre) sera fixée provisoirement avec un dispositif coulissant, permettant ensuite le déplacement de l'ensemble du tablier pour le raccordement définitif. Les pièces de pont sont placées entre les poutres, reposant provisoirement grâce à un système d'équerres (la barre bleue horizontale en extrémité joint deux pièces de pont pour le transport) et de blocage par une tige filetée, avant soudure .. | |
 Vers la culée de rive gauche - Le tablier va descendre petit à petit vers son emplacement prévu sur les chevêtres ... | |

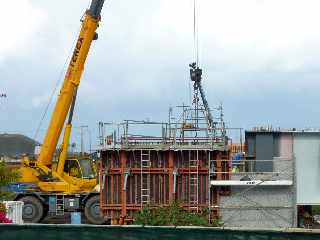

 Rive droite - Coffrages des murs de retour à parement canne à sucre ... | |
 Coupe de tablier ... | |
 Pierrefonds - Après la station-service ... | |

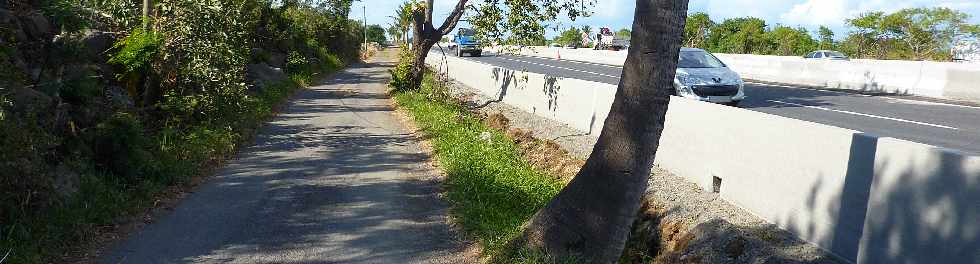

 La place devient de plus en plus restreinte pour les cyclistes ... | |

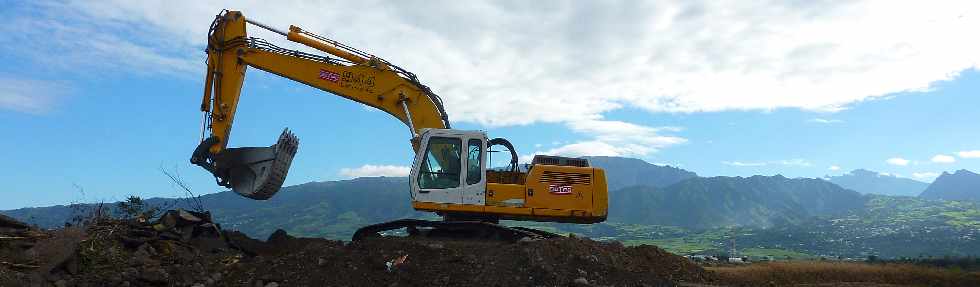

 Au-delà du pont sur la quatre-voies, en passant le rond-point de Pierrefonds, côté montagne, la route continue maintenant jusqu'au lit de la Ravine des Cabris ... | |
 Ici, de plus en plus, les herbages remplacent la canne ... | |
 Jardi Pierrefonds - Des plantes au meilleur prix - tél. 06 92 66 91 64 | |
   Jardi Pierrefonds - Horaires - Lundi de 14h à 17h30 - Du mardi au samedi de 9h à 12h et de 14h à 17h30 Une vieille charrette a été transformée en porte-plantes ... | |
   | |
Une
balade en charrette bœufs - Gran zoug ? | |

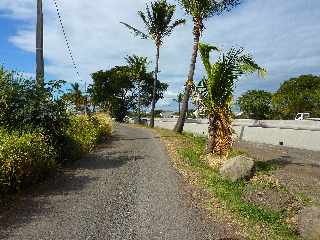

 La route continue ... | |

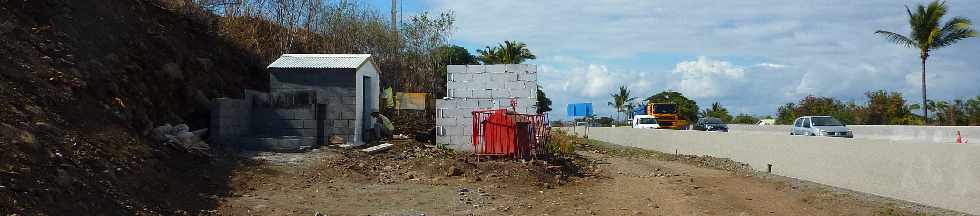

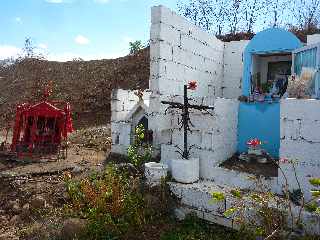

 De nouveaux petits oratoires sont en construction, en retrait de quelques mètres ... | |
   | |
   En face, côté mer, le lotissement de la Vallée Syndicat ... | |
 Une allée remonte vers Bois d'Olives ... | |
 Alternance de parcelles cultivées ou à l'abandon ... | |

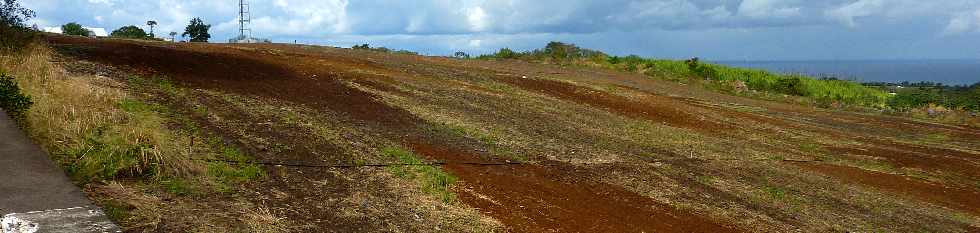

 En ce moment, il ne faut pas compter sur la pluie pour faire pousser l'herbe ... | |

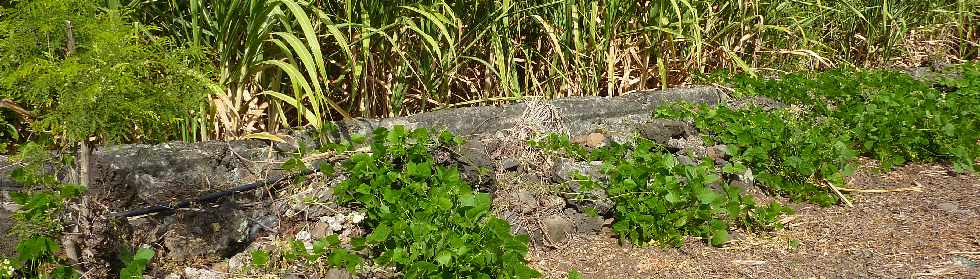

 Après les herbages, de la canne à sucre. Le Canal Saint-Etienne n'est plus très loin, et quelques dizaines de mètres d'un ancien canal secondaire ont échappé encore aux pelles ... | |
Dossier Canne à sucre | |

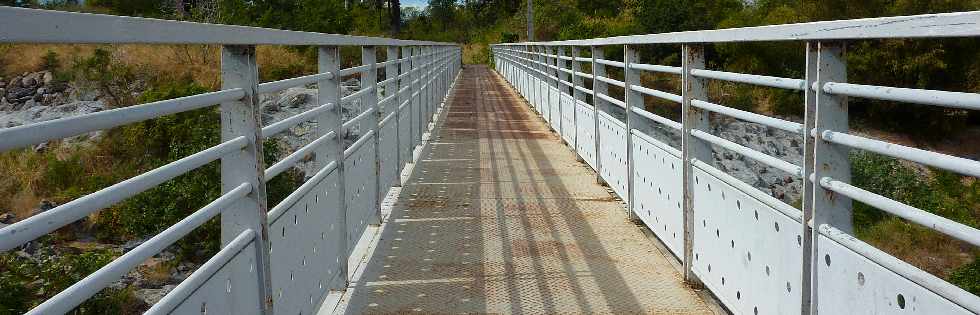

 Canal St-Etienne - Il est toujours agréable de traverser la Ravine des Cabris sur la passerelle au-dessus de la conduite métallique ... | |

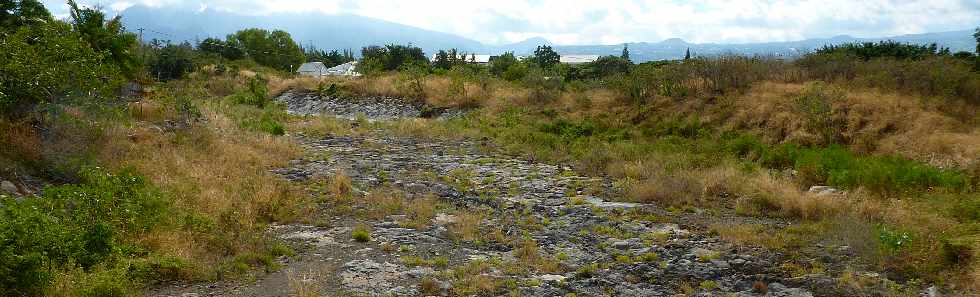

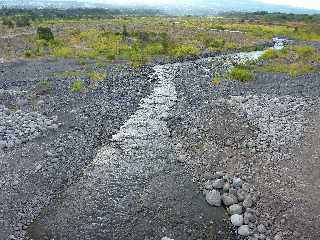

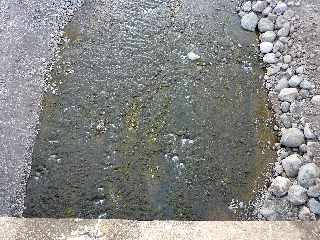

 Lit de la Ravine des Cabris - La végétation pousse ... Revoir les travaux d'endiguement de la Ravine des Cabris | |
 Ligne Paradis - Les nuages arrivent ... | |
|
