Rivière Saint-Etienne, entre ponts et radiers |
|
 Jeudi 29 mars 2012 - 6h40 - Saint-Pierre - Ligne Paradis - Les bonnes pluies de ces derniers jours font pousser les cannes, dont les feuilles vont bientôt masquer les crêtes du massif du Dimitile ... | |
   Ce n'est plus Marie-Alice qui vante le nouveau Tout illimité 24H/24 appels et SMS tous opérateurs fixes et mobiles locaux pour 49,99 euros ... Mais c'est bien l'artiste JACE qui a décoré un panneau 4x4 , sur l'allée Rico Carpaye .... | |
 |
<<< Premier salon Sports et Santé le dimanche 1er avril 2012 au Stade Casabona à Saint-Pierre avec des activités gratuites, des cadeaux, une restauration sur place et un plateau artistique .... |
 Pierrefonds - RN1 - Des travaux de pose de buses et de canalisations ont lieu la nuit, avec coupure partielle de la route et mise à double-sens ... | |
 Les bâtiments de la Clinique Les flamboyants du Sud se détachent du paysage environnant, reverdi ... | |
|
>>> Côté montagne, des buses attendent pour une nuit prochaine ... |
 |

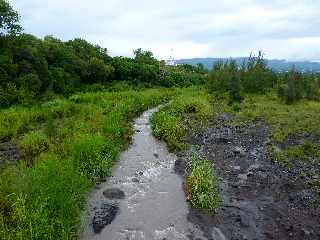

 Rivière Saint-Etienne - La piste est d'abord simplement remplie de flaques d'eau ... | |
| Soyez toujours conscient
qu'une crue rapide avec une brusque montée du niveau des eaux est toujours
possible (vague déferlante de plusieurs mètres), en raison de pluies en amont,
mais aussi, de dérivations possibles du flot de barrages, ou de mouvements de
terrains en amont, liés par exemple à l'éboulement d'octobre 2006 dans le Bras des Roches Noires (pour le Bras de la Plaine). Des pans entiers de berges peuvent également brusquement basculer dans le courant. De même, des points hauts peuvent rapidement se retrouver entourés par l'eau ou sapés par des eaux souterraines ... | |
 |
<<< Rapidement, des passages dégradés indiquent que l'eau est arrivée récemment jusqu'ici ... Fortes pluies de la fin du mois de mars 2012 Dossier Météo |
Revoir mardi 27 mars 2012 - Un mois après, retour des fortes pluies et mercredi 28 mars - Les deux radiers du Ouaki sous les eaux | |

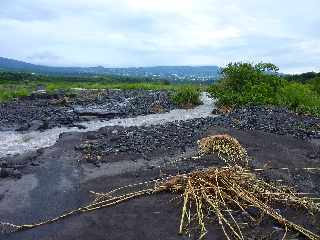

   Ensuite, ce sont des mètres de bitume qui ont disparu, puis la chaussée s'arrête net : les flots ont tout balayé ... | |
 | |

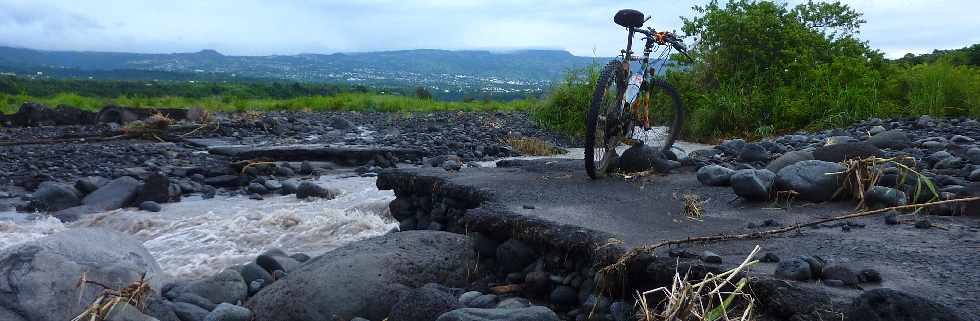

   En face, à une vingtaine de mètres, une buse est à moitié enfoncée dans les galets. C'est approximativement ici qu'était établi un modeste radier qui suffit à l'écoulement de l'eau presque toute l'année ... | |

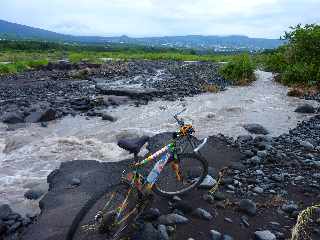

 Mais en cette fin de mois de mars 2012, ce n'est pas le cas, et la Rivière Saint-Etienne a repris une partie de son lit .... | |
 Toutefois, ce n'est pas une crue décennale, et le mur de rehausse n'a même pas eu à subir l'assaut des flots boueux ... | |
Revoir la construction du mur de rehausse |
 |
   Mur de rehausse et enrochements - Des rochers ont été marqués à la peinture orangée ... | |
 C'est déjà la décrue depuis hier après-midi ... | |
   | |

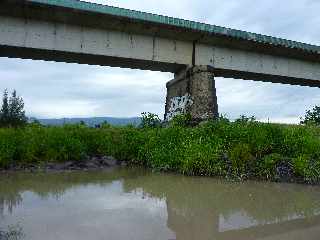

   Les buses noyées provoquent des remous à leurs abords ... La bordure bétonnée de l'ancien pont (pont amont) présente de nombreuses écailles ... | |
Voir la réfection du passage, en mai 2012 | |
   | |
 Vue depuis la rive droite - Alignements de ponts .... | |
   | |
 Nouveau pont, avec l'avant-bec sur la P4 | |
 Au milieu, la P3, la dernière ... | |
 Comme dans les tunnels de lave, les flots liquides ont créé des banquettes aux différents niveaux atteints .... | |

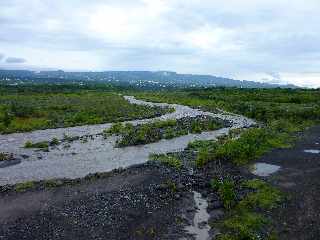

   Bancs de sables, déposés dans l'extérieur du méandre .... | |
   Entre l'ancien pont amont et le radier - Hier dans la matinée, le niveau de la rivière est monté, et la fermeture du radier a été un moment envisagée, mais les capteurs de crues placés en amont sur le Bras de Cilaos et le Bras de la Plaine ont signalé une décrue ... | |

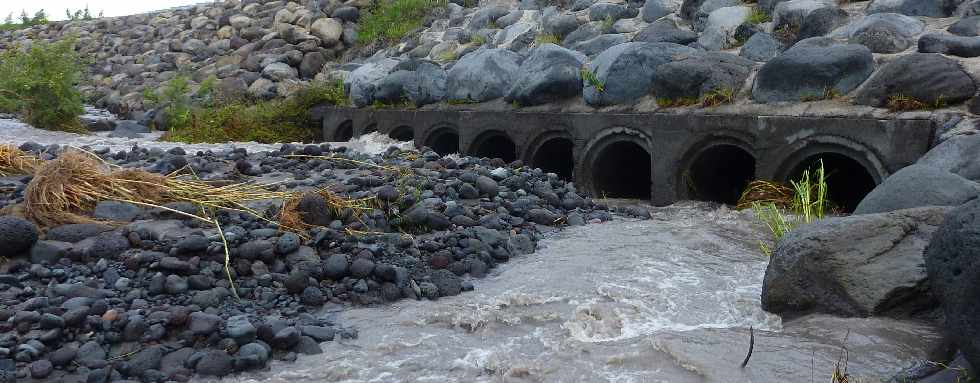

 A l'approche des buses, les galets s'accumulent ... | |
 | |
   Retour vers Saint-Louis et le rond-point de Bel-Air pour reprendre la route vers Saint-Pierre par le radier ... | |
 | |
Voir une pile "canne à sucre" sur le site de DODIN CAMPENON BERNARD | |
   | |
Sur le site du photographe professionnel Thierry Roux, des photos du chantier et des précisions techniques | |
 Les piles n'auront pas eu le pied dans l'eau cette fois-ci .... | |
La charpente métallique du nouveau pont sur la Rivière Saint-Etienne en quelques chiffres ... Les poutrelles métalliques, sur la partie droite du tablier (sur la partie courbe, les cotes diffèrent selon la poutre amont ou aval, et selon l'emplacement sur la courbure et l'élargissement) La semelle supérieure a une largeur constante de 1,30 mètre, mais son épaisseur varie de 4 à 11 centimètres selon l'emplacement : de 11 cm sur les appuis (piles), elle diminue à 7 cm, puis 4 cm et 4,5 cm en milieu de portée. La semelle inférieure a une largeur constante de 1,50 mètre, et son épaisseur varie de 5 à 12 centimètres : de 12 cm sur les appuis, elle diminue à 7,5 cm puis à 5 cm en milieu de portée. L'âme (la partie verticale) a une hauteur constante de 3,30 mètres, son épaisseur varie de 1,8 à 2,6 centimètres : de 2,6 cm sur les appuis, elle diminue à 2,2 puis à 1,8 cm en milieu de portée. Entre les deux poutrelles, il y a 171 pièces de pont pour les 694,50 mètres de tablier, entre les deux culées. Le poids total de la charpente métallique lancée en deux fois 19 tronçons est de l'ordre de 3 000 tonnes, la totalité de la charpente métallique étant estimée à 4 250 tonnes, avec les deux fois 8 tronçons montés à la grue ... | |
 |
<<< Les automobilistes voient que l'eau arrive en bas des enrochements du radier ... La chute du pont dans la rivière |
   Aviez vous remarqué les variations d'épaisseur des semelles des poutres du tablier ? Dans la partie droite du tablier, pouvant varier de 40 à 120 millimètres, l'épaisseur de chaque semelle (inférieure et supérieure) a été calculée selon l'intensité des contraintes qu'elle aura à subir dans une zone précise - emplacement d'une pile, par exemple. Une zone de soudure n'est pas forcément une zone plus fragile contrairement à ce qu'on pourrait croire, cependant, elle n'est jamais placée au niveau de la pile, ni exactement au milieu de deux piles, mais plutôt à un endroit où la semelle change d'épaisseur ... | |
 | |
 Rive gauche - Plate-forme de lançage - Un lançage se prépare : Le treuil de traction et le treuil de retenue sont débâchés et des techniciens s'affèrent au placement des câbles autour d'un réseau de poulies, qui vont démultiplier l'effort demandé pour tirer le tablier vers Saint-Louis ... | |
   La barre bleue est soudée provisoirement en bout de tablier. Les câbles, partant des treuils, vont jusqu'à la culée, puis reviennent vers la barre bleue, où ils sont fixés. Le tablier est donc tiré vers l'avant, et non poussé ... | |
   Le tablier du pont présente une pente de 1% vers Saint-Louis, cependant, malgré les cylindres des chaises à galets, les frottements freinent sa descente. La présence d'un treuil de retenue est toutefois nécessaire, à côté du treuil de traction, pour éviter tout dérapage du lançage ... | |
|

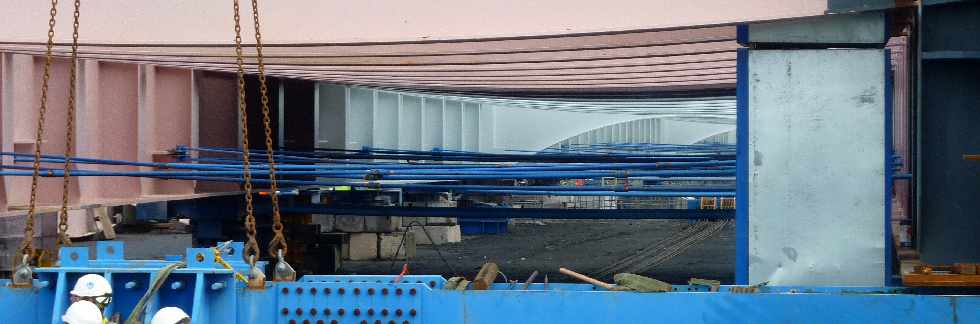

>>> Pour rigidifier l'ensemble du tablier lors de la phase de lançage, des contreventements, longues barres placées en diagonale entre l'âme des deux poutres, ont été boulonnés sous les pièces de pont ... Le site de l'entreprise |
 |
 | |
 Les contreventements ... | |
 |
<<< Culée C9 - Poulies de renvoi des câbles des treuils .... Voir le lançage du tablier sur la P3 - 2 avril 2012 |
   Pierrefonds - Quatre-voies - Une moitié de chaussée est ouverte chaque nuit pour permettre l'enfouissement de buses qui serviront au passage de divers câbles ... | |
 | |
 Pont de Pierrefonds - Une caméra surveille le trafic routier vers le pont de la Rivière Saint-Etienne ... | |
 | |
 Ligne Paradis | |
 Tapis de fleurs de faux-poivriers - pié lansan - La pluie va t-elle gâcher la récolte des baies roses et du miel ? | |
|
