Derniers chanfreins
21 août 2015 - Saint-Pierre - Centre de réception des cannes des Casernes - Déjà plusieurs centaines de tonnes de cannes sont été déversées sur la plateforme ...

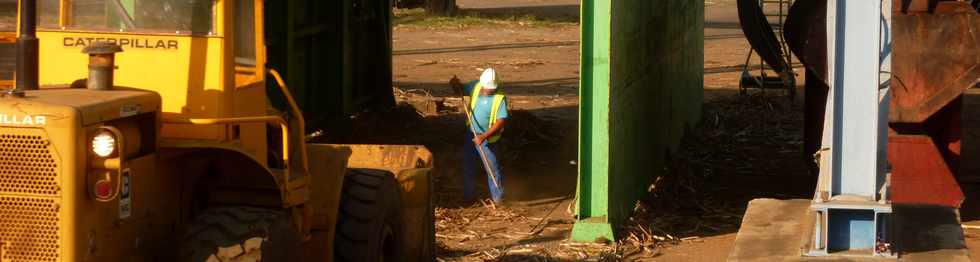

Sous la trémie où s'engouffrent les cachalots, c'est le nettoyage au balai des tiges qui ont réussi à se glisser entre les parois de l'entonnoir et celles du caisson ...
La balance des Casernes
En attendant, le palonnier soulève les chargements retenus par les trois chaînes ...
... et les cannes amenées déjà coupées-tronçonnées montent lentement sur le tapis roulant pour retomber directement dans le cachalot qui va partir pour l'usine sucrière du Gol ...
Dossier Canne à sucre
Voie cannière vers la Ligne des Bambous - L'allée des Iris, qui mène à l'écart du PK3 ...
... vient de voir refaite sa signalisation au sol ...
... laissant la priorité à la circulation des engins agricoles sur la voie cannière ...
Des chiens heureux, ce ne sont pas eux qui tirent le vélo, mais leur sympathique maître, qui pédale pour faire avancer l'attelage, et personne ne descend avant l'arrêt complet ...
Chantier de la nouvelle station-service - Le futur tracé de la voie cannière semble ...
... semble la contourner par le sud-est, en s'enfonçant dans la couche de bonne terre arable ...
Echangeur de la Ligne des Bambous - Ce n'est qu'à partir de Mon Caprice que les engins agricoles venant du Tampon ...
... peuvent quitter la quatre-voies et emprunter en toute sécurité la voie cannière ...
La Ligne des Bambous
... car la voie qui continue de monter, le long de la quatre-voies, se termine en impasse ...
Interconnexion des périmètres irrigués Bras de Cilaos - Bras de la Plaine - Phase B - Les canalisations de la liaison de quatre kilomètres entre la conduite principale haute et le réservoir Paradis sont progressivement recouvertes ...
Le chantier de l'interconnexion des périmètres irrigués du Bras de la Plaine et du Bras de Cilaos

Tout en haut, pas de changement depuis la semaine dernière, à l'endroit du piquage sur la principale haute ...
Revoir la semaine dernière > Interconnexion, phase B
... mais un peu plus bas, le tube est ouvert, les essais de mise en pression sont terminés, et il ne reste plus qu'une vingtaine de mètres de canalisations à poser ...
... avec une partie coudée qui a dû être découpée en biseau afin d'obtenir un angle précis pour une jonction exacte de la canalisation montante avec la vanne d'arrivée ...
... mais avant d'être soudées, les deux extrémités de chaque tube de 700 mm de diamètre et de 6 mm d'épaisseur sont soigneusement préparées par les techniciens de la société FAB du Port ...

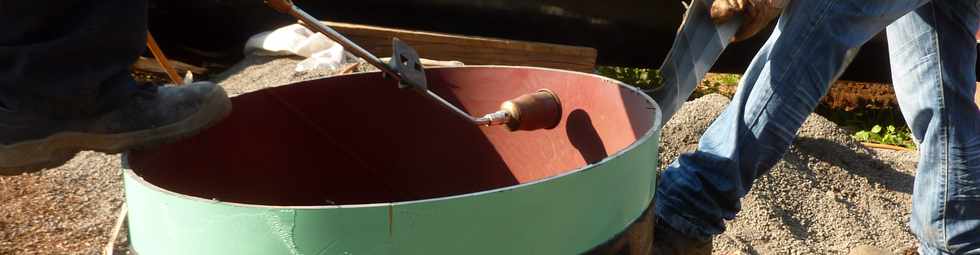

Le revêtement extérieur caoutchouté du tube est découpé ...
... et chauffé pour être décollé, puis enlevé ...

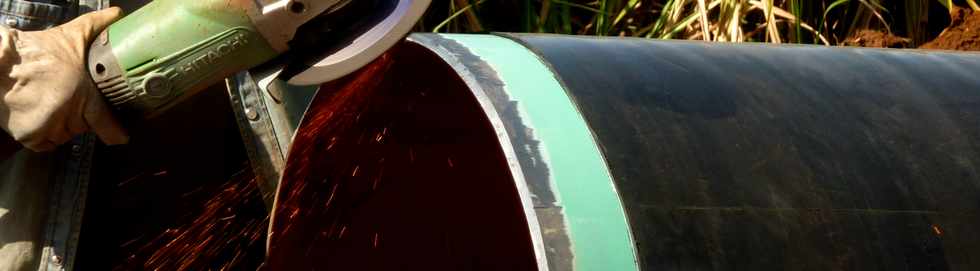

C'est maintenant la meuleuse qui entre en scène ...
... pour chanfreiner l'arête à 45° ...
... afin qu'une soudure en V puisse être effectuée ...
La peinture extérieure et intérieure est ensuite décapée ...
C'est le moment de souder une lamelle métallique sur la partie haute de la canalisation à fixer ...
... lamelle qui fait office de corbeau, en permettant la stabilisation de la partie coudée à fixer sur la partie droite, immobile de part sa masse ...

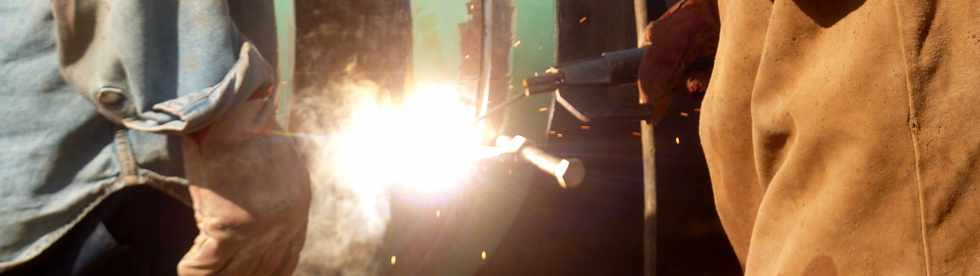

Des points de soudure sont effectués ...
... après que le tube coudé ait été soigneusement mise en place à l'aide de vérins ...
Le coude est ainsi fixé - provisoirement - sur la canalisation ...
... le cordon de soudure définitive, assurant l'étanchéité, étant réalisé plus tard, par des soudeurs spécialisés ...
Un camion porte-charges saisit l'autre partie de canalisation droite ...
... préalablement préparée comme les précédentes ...
... qui va être lentement amenée dans l'axe ...
... pour être exactement positionnée ...
... Une lamelle- corbeau va être rapidement soudée ...
Parfois, un recours à la meule est nécessaire ...
... dans des gerbes d'étincelles ...
... pour obtenir un recouvrement parfait ...
Premier point de soudure ...
... quelques tours de vis ...
... pour peaufiner le centrage ...
Les points de soudure sont prestement effectués ...
... en tournant avec agilité tout autour de la canalisation ...
... qu'il n'est plus possible de faire pivoter maintenant ...
Les deux éléments de canalisation étant désormais fixés de chaque côté de la partie coudée, les soudeurs spécialisés vont pouvoir intervenir pour réaliser le cordon de soudure définitif qui assurera l'étanchéité. Des bandes étanches fournies par la société canadienne CANUSA seront thermocollées au-dessus des zones de soudure, assurant la continuité du revêtement caoutchouté d'origine ...
La conduite sera enfin noyée dans une couche de sable fin, parfois enserrée dans le béton, notamment au niveau des coudes, pour éviter un déplacement éventuel, recouverte d'un filet avertisseur bleu, puis de la couche de terre arable, pour une remise en culture, seuls émergeant au milieu des cannes les blocs de béton des chambres à vannes et, plus discrets, les regards des ventouses servant à la purge ...
