Encore une avancée de 56 mètres vers la rive gauche |
|
 3 juillet 2013 - Saint-Pierre - Pierrefonds - La grue veut dominer les plus hauts sommets ...
|
|
 Radier du Ouaki - Ce n'est pas le vase de Sully, mais un miroir - Il est brisé, n'y touchez pas ...
|
|
 Des rampes du Ouaki, vue sur les deux trains de buses du radier ...
|
|
 Rivière Saint-Louis - Le Ouaki est un jardin, mais il faut travailler dur, au milieu des roches ...
|
|
 Cactus à l'assaut d'un manguier ...
|
|
 Il y a à désherber ...
|
|
 Manioc, maïs, haricots ...
|
|
Mars 2013 - Les gigantesques travaux d'interconnexion entre les périmètres irrigués du Bras de la Plaine et du Bras de Cilaos -
pose sur 6,6 km d'une canalisation en acier de 800 mm de diamètre, avec
la traversée de la rivière Saint-Etienne - ont commencé ... Traversée de la rivière Saint-Etienne - C'est le groupement d'entreprises SBTPC - SOGEA qui a été chargée de la partie la plus délicate de ce chantier de pose de canalisations entre le réservoir Larée de Saint-Louis et celui de Bois d'Olives ... | |
 Rive droite de la rivière Saint-Etienne - Bord du rempart - C'est ici que la canalisation va plonger vers le lit de la rivière ...
|
|
 La falaise a été solidement grillagée pour prévenir les chutes de pierres ...
|
|
L'Europe s'investit dans les zones rurales ... Interconnexion des périmètres irrigués du Bras de la Plaine et du Bras de Cilaos - Phase A - Montant total de l'opération 20 450 000 € HT ... Lot n°1 - Canalisations - GTOI - 6 659 981 € HT - Débit contractuel des travaux : février 2013 - Durée du chantier 12 mois Lot nº 2 - Franchissement de la rivière Saint-Etienne - Groupement SOGEA Reunion/SBTPC - 5 450 000 € HT - Lot n° 3 - Chambres de vannes et gares à racleurs - Gpt HYDROTECH COREM GTOI - 2 156 458 € HT - Début contractuel des travaux : fin avril 2013 - Durée du chantier 9 mois Lot n°4 - Génie-civil et équipements des stations de pompage - Entreprise titulaire PICO/Feljas et Masson/ETPO Réunion - 4 579 807 € HT Début contractuel des travaux : février 2013 - Durée du chantier : 12 mois Lot n°5 - Terrassements de la station de pompage de Larrey - Entreprise titulaire GTPOI - 309 060 € HT - Début contractuel des travaux: décembre 2012 - Durée du chantier : 1 mois Financement durée du chantier 12 mois Département de la Réunion : 8 675 000 € HT - Union Européenne POE 2007-2013 - FEADER : 11 775 000 € HT Maître d'ouvrage : Département de la Réunion - Maître d'ouvrage mandaté : SAPHIR - Maître d'œuvre : ARTELIA ville et transport | |

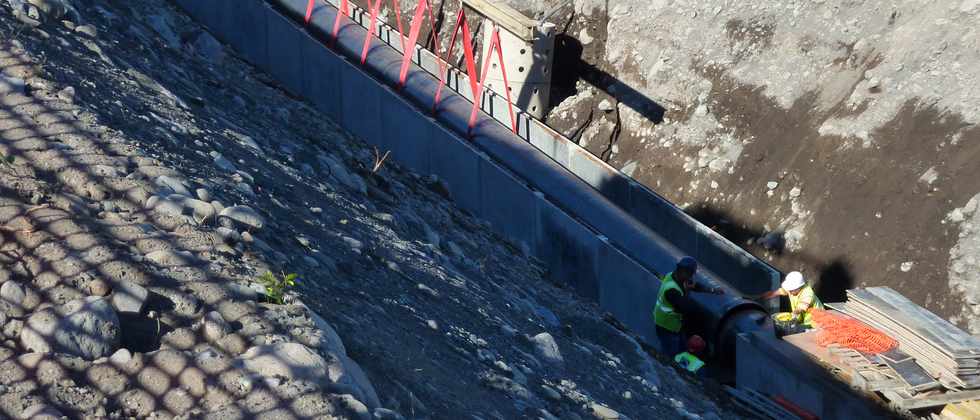

 En bas, un moignon de canalisation déjà posée sort de son sarcophage bétonné ...
|
|
 Rivière Saint-Etienne - Le chantier se rapproche de la rive gauche ...
|
|
 Deux grues PPM descendent un élément de canalisation au fond de la tranchée ...
|
|
 Au premier plan à droite, le remblais est bien entamé par le comblement de la tranchée vers la rive droite ...
|
|
Soyez toujours conscient
qu'une crue rapide avec une brusque montée du niveau des eaux est toujours
possible (vague déferlante de plusieurs mètres), en raison de pluies en amont,
mais aussi, de dérivations possibles du flot de barrages, ou de mouvements de
terrains en amont, liés par exemple à l'éboulement d'octobre 2006 dans le
bras des Roches Noires (pour le Bras de la Plaine). Des pans entiers de berges peuvent également brusquement basculer dans le courant. De même, des points hauts peuvent rapidement se retrouver entourés par l'eau ou sapés par des eaux souterraines ... | |
 Lit de la rivière Saint-Etienne - Seules les flèches des grues dépassent des broussailles ...
|
|
 A dix mètres sous le lit de la rivière St-Etienne, un élément de canalisation de 56 mètres (4 tubes-10,5 tonnes) va être délicatement déposé par deux grues PPM sur les trépieds des colliers fixés au fond du coffrage ...
|
|
 La canalisation est d'abord inclinée vers l'élément déjà en place, pour être placée exactement en position pour être soudée ...
|
|
 Le côté libre descend lentement à son tour ....
|
|
 ... les quatre éléments soudés - 56 mètres - sont placés sur les bases des colliers, reposant sur des trépieds fixés au coffrage ... |
|
 Les élingues vont être libérées ... |
|
 ... et remontent ... |
|
 Contrôle de la position du tube ... |
|
 Et pendant ce temps, 24 heures sur 24, la pompe tente d'assécher sans relâche le fond de la tranchée, rempli d'eau ... |
|
 Ce n'est pas l'eau remontant d'une nappe, la fameuse lentille d'eau qui ceinture les rivages de l'île, bien plus profonde, mais simplement l'eau qui vient de la rivière, infiltrée dans les couches inférieures poreuses, et qui parfois sort en résurgences de la paroi même de la tranchée. Cette eau est envoyée dans les bassins de décantation en aval ... |
|
Revoir les bassins de décantation  |
|
 La partie supérieure des colliers est boulonnée .... Prochaine étape, le coulage du béton autour de la canalisation ... |
|
Chaque tuyau est numéroté (les numéros ne se suivent pas) et il porte la mention ORXY ELEVEN - X52-EN 10224 ...
Il mesure 14 mètres de long, pour une masse d'environ 187 kilos au mètre linéaire, soit 2,618 tonnes par élément.
Norme d'avril 2003 - “Tubes et raccords en acier non allié pour le transport de liquide aqueux, incluant
l’eau destinée à la consommation humaine”.
Composition chimique (valeurs max en %) - C 0,28 – Mn 1,40 – P 0,045 – S 0,030
Caractéristiques mécaniques - Rm 455 (Min) - Re 359 (Min) – A% : svt API5L (valeurs en N/mm2)
Pourtant c'est la société ORYX ELEVEN d'Aix-en-Provence, qui est connue dans le domaine des projets hydrauliques ....
La société canadienne CANUSA fournit des bandes étanches qui sont thermocollées au-dessus des zones de soudure ... |
|
 En amont du chantier, le futur canal de dérivation du bras de la rivière se remplit d'eau ...
|
|
 Ici également, une pompe va être descendue ... |
|
Revoir les installations de la SAPHIR, le réservoir de DASSY, la canalisation jusqu'à l'usine hydro-électrique
Eau et électricité Chemin Canal Sabrap, chemin canal Dassy, le circuit de l'eau Dassy, le canal de décharge |
|
 Retour vers la rive droite pour contourner le chantier ...
|
|
 La canalisation sera intégrée à la falaise, invisible, avec une reconstitution de la végétation originelle du rempart ...
|
|
 Traversée de la rivière Saint-Etienne -
Le chantier arrivé à proximité du rempart de rive gauche, le bras de la rivière sera dévié dans le canal créé pour retrouver le lit originel en aval ... |
|
 L'éclairage de la pile d'essai est terminé ...
|
|
 ... mais les travaux ont repris sur la bretelle de sortie vers Bel Air ...
|
|
 Rupture inesthétique de la fluidité du tablier du pont ...
|
|
 La trouée faite par le radier entre les deux culées semble être en cours de comblement, ce qui expliquerait le rabotage du bitume ...
|
|
 Rive gauche - Creusement d'un bassin de décantation des eaux de pluie venant des différentes chaussées ...
|
|
 ... et sous le PIPO - Passsage Inférieur en Portique Ouvert - les travaux ont repris ...
|
|
 Pierrefonds - Rond-point du RPIMa - Une piscine passe ...
|
|
La suite ... Pwint lo Diab, kosa i sa fé ansanm li ? | |
|
