Rivière Saint-Etienne, un mur de cannes à sucre

Ligne Paradis - Bras de Douane

<<<  Fin janvier 2012 - Saint-Pierre - Ligne Paradis -  La petite murette ne cache le contenu du lit du Bras de Douane (D'Oisne) qu'aux yeux des automobilistes  ....

Ligne Paradis

>>>  Rue de la Quiétude - Il faut espérer pour les riverains que cette voie porte bien son nom ...

Ligne Paradis - Rue de la Quiétude
Canal St-Etienne - Vue vers les Hauts
Il est agréable de délaisser la chaussée bitumée de la Ligne Paradis et ses  embouteillages matinaux pour suivre l'ancien Canal Saint-Etienne ...
Canal St-Etiene - Franchissement de la Ravine des Cabris
Arrivée à la passerelle sur la Ravine des Cabris ....
Endiguement de la Ravine des Cabris

<<<  Depuis les travaux d'endiguement, le lit de la Ravine des Cabris n'a pas eu très souvent l'occasion d'être arrosé ...

Voir la crue de la Ravine des Cabris en février 2010

  Revoir les travaux d'endiguement de la Ravine des Cabris  (2009)

  La Ravine des Cabris

 Le Canal Saint-Etienne

St-Pierre - ZI 4 vue depuis la Ravine des Cabris
Vers l'aval, à un kilomètre, les premiers bâtiments de la ZI 4 ....
Endiguement de la Ravine des Cabris  Vanne de l'ancien Canal St-Etienne  Canal St-Etienne - Nid de bellier
Les affouillements créés à la base des enrochements par la crue de février 2010 ont été rebouchés.
Sur la rive droite de la Ravine des Cabris, une ancienne vanne du Canal Saint-Etienne achève de rouiller ...
Chemin Vélia - Au dessus du panneau "Baignade interdite", les nids de belliers  sont toujours accrochés aux branches du tamarin de l'Inde ...
Bellier mâle et nids
Les belliers mâles, au plumage d'un jaune éclatant, font des numéros d'équilibriste, longues brindilles au bec,
afin de confectionner le nid caractéristique, à l'ouverture tournée vers le bas ...

Le bellier, Ploceus cucullatus spilonotus, de la famille des Plocéides, dénommé ainsi pour avoir été vu sur la propriété d'un Monsieur Bellier, à Ste-Suzanne. Le mâle, au plumage jaune doré, tisse plusieurs nids à la forme caractéristique (ouverture en bas). Ces oiseaux sont granivores et frugivores. (Source: brochure du CNDP décembre 1978 Oiseaux de la Réunion).

Belliers, cardinaux et autres oiseaux des Bas

Bois d'Olives

Bellier mâle - Canal St-Etienne
Collège Henri-Matisse de Bois d'Olives -
C'est maintenant un sentier qui longe le Canal Saint-Etienne, les bâtiments du collège Henri-Matisse s'élançant devant la chaîne du Bois de Nèfles ...
Canal St-Etienne - Carcasse d'auto  Canal St-Etienne - Carcasse d'auto  Bois d'Olives - réservoir Cote 100
Des épaves jalonnent le bord du canal. Le réservoir Cote 100 - Véolia - annonce le retour sur le bitume ...
Bois d'Olives - descente vers Pierrefonds
Descente dans l'ancien lit supérieur de la Rivière Saint-Etienne ...
Pierrefonds - Chantier de la Clinique Les Flamboyants du Sud - janvier 2012
Pierrefonds - Clinique Les Flamboyants du Sud -  Réalisation d'une clinique de soins psychothérapique -  Travaux de voirie ...
Pierrefonds - Chantier de la Clinique Les Flamboyants du Sud - janvier 2012
Pierrefonds - Chantier de la Clinique Les Flamboyants du Sud - janvier 2012
Soyez toujours conscient qu'une crue rapide avec une brusque montée du niveau des eaux est toujours possible (vague déferlante de plusieurs mètres), en raison de pluies en amont, mais aussi, de dérivations possibles du flot de barrages, ou de mouvements de terrains en amont, liés par exemple à l'éboulement d'octobre 2006 dans le bras des Roches Noires (pour le Bras de la Plaine).
Des pans entiers de berges peuvent également brusquement basculer dans le courant. De même, des points hauts peuvent rapidement se retrouver entourés par l'eau ou sapés par des eaux souterraines ...

Décharge sauvage dans le lit de la Rivière St-Etienne     Décharge sauvage dans le lit de la Rivière St-Etienne
A quelques centaines de mètres du Centre d'enfouissement technique,  le lit de la Rivière Saint-Etienne est jonché d'objets divers ....
Camions dans le lit de la Rivière St-Etienne
Les camions font la navette entre les carrières et le Centre de concassage - centrale à béton ...
Rivière St-Etienne - Nouveau et ancien ponts
Vers la mer: près de sept cents mètres entre les deux rives, et à droite, Saint-Louis ...
Rivière St-Etienne - janvier 2012

<<<  En pleine saison (officielle) des pluies, la Rivière Saint-Etienne se résume à quelques bras qui se perdent dans la végétation ...

Voir douze jours plus tard
après le passage du Cyclone Giovanna

La Rivière Saint-Etienne

Lit asséché de la Rivière Saint-Etienne - janvier 2012
Ciel d'un bleu immaculé, pas le moindre nuage, point le moindre espoir de pluie dans le bassin de la Rivière Saint-Etienne.
Le lit porte pourtant les stigmates du creusement de crues précédentes ...
Ponts sur la Rivière St-ETienne
Sous la ligne noire de l'ancien pont, apparaît la ligne blanche du tablier du nouveau pont ...
Pont sur la Rivière St-Etienne - Avant-bec sur la P5  Ponts sur la Rivière St-Etienne -  Buses sous le radier de la Rivière St-Etienne
Depuis un peu plus de deux semaines, l'avant-bec est posé sur les chevêtres de la pile P5.
Les eaux du bras central n'ont pas de mal à s'écouler dans les buses carrées du radier ...
Pont sur la Rivière St-Etienne - Rive gauche - Mur de rehausse
Place nette autour du mur de rehausse protégeant la culée C9 et les berges, plus un seul engin, plus d'ouvriers ...
Pont sur la Rivière St-Etienne - Mur de rehausse
Long de plus de 260 mètres, haut de 5 m et large d'1,20 m, le mur de rehausse surmonte une paroi moulée
qui s'enfonce entre 23 et 27 m en-dessous du niveau actuel du lit de la rivière ...
Rivière St-Etienne - Mur de rehausse - Tirants
 Les ouvertures sont les emplacements des tirants, espacés de 2,50 m et mesurant entre 20 et 30 mètres de long.
En cas d'affouillement, il est déjà prévu les emplacements de deux séries de tirants dans la paroi moulée, sous le niveau actuel du lit ..
Pont sur la Rivière St-Etienne - Emplacement d'un tirant du mur de rehausse  Pont sur la Rivière St-Etienne - Tirants du mur de rehausse  Pont sur la Rivière St-Etienne - Tirants du mur de rehausse
Le comportement de certains tirants est contrôlée régulièrement ...      Voir fin février 2012        Voir en mai 2012
Route-digue - Rivière St-Etienne
Vers la rive gauche, le bord de la route-digue, protégeant le Centre d'enfouissement, est elle-même recouverte d'enrochements, recouverts de sables et galets ...
Mur de rehausse - Rivière St-Etienne
  Le beau parement matricé "Canne à sucre" du mur de rehausse est prêt à recevoir les assauts de la prochaine crue ...

>>>  Le mur de rehausse cache des enrochements liés, et une évacuation des eaux est prévue en cas de fortes pluies ou même submersion du mur par les flots de la rivière en crue ...

Le mur de rehausse matricé de plus près

Pont sur la Rivière St-Etienne - Mur de rehausse
Pont sur la Rivière St-Etienne - Passage sous le radier  Pont sur la Rivière St-Etienne - Ancien pont -tablier béton  Pont sur la Rivière St-Etienne - Passage sous le radier
Le passage créé sous le radier pour les besoins du chantier est constitué d'une série de cadres bétonnés juxtaposés, coffrages perdus ...
Pont sur la Rivière St-Etienne - Ancien pont et radier    Pont sur la Rivière St-Etienne - Passage sous radier    Pont sur la Rivière St-Etienne - Ancien pont
En cas de crue, ce passage sert également à facilité l'écoulement de l'eau, et une cote jusqu'à deux mètres ont été prévue ...
Pont sur la Rivière St-Etienne - Radier et nouveau tablier
Le nouveau tablier semble posé sur le radier ...
La charpente métallique du nouveau pont sur la Rivière Saint-Etienne en quelques chiffres  ...
Les poutrelles métalliques, sur la partie droite du tablier
(sur la partie courbe, les cotes diffèrent selon la poutre amont ou aval, et selon l'emplacement sur la courbure et l'élargissement)
La semelle supérieure a une largeur constante de 1,30 mètre, mais son épaisseur varie de 4 à 11 centimètres selon l'emplacement :
de 11 cm sur les appuis (piles), elle diminue à 7 cm, puis 4 cm et 4,5 cm en milieu de portée.
La semelle inférieure a une largeur constante de 1,50 mètre, et son épaisseur varie de 5 à 12 centimètres :
de 12 cm sur les appuis, elle diminue à 7,5 cm puis à 5 cm en milieu de portée.
L'âme (la partie verticale) a une hauteur constante de 3,30 mètres, son épaisseur varie de 1,8 à 2,6 centimètres :
de 2,6 cm sur les appuis, elle diminue à 2,2 puis à 1,8 cm en milieu de portée.
Entre les deux poutrelles, il y a 171 pièces de pont  pour les 694,50 mètres de tablier, entre les deux culées.
Le poids total de la charpente métallique lancée en deux fois 19 tronçons est de l'ordre de 3 000 tonnes,
la totalité de la charpente métallique étant estimée à 4 250 tonnes, avec les deux fois 8 tronçons montés à la grue ...
Culée de rovre droite de l'ancien pont aval de la Rivière St-Etienne

<<<  Ancien pont aval tombé dans la rivière St-Etienne le 25 février 2007 -  La culée de rive droite, nue ...

  La chute du pont le 25 février 2007

Le passage du cyclone Gamède

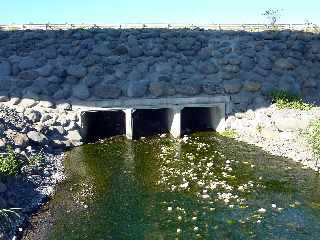

Radier de la Rivière St-Etienne - Réseau de buses
Réseau de buses sous le radier de la Rivière St-Etienne

>>>  C'est l'étiage !  Les usines hydroélectriques n'ont plus assez d'eau à turbiner ...

Pont sur la Rivière St-Etienne - étiage janvier 2012
Entre ancien pont et radier - Rivière St-Etienne
Entre ancien pont et radier, construit après la chute du pont aval  ...
Pont sur la Rivière St-Etienne - Enrochements du radier
Des touffes d'herbes poussent dans les enrochements du radier ....
Pont sur la Rivière St-Etienne - Avant-bec sur P5 - janvier 2012
D'un peu plus près, l'avant-bec sur la P5 ...
Pont sur la Rivière St-Etienne - Pile P5
Pile P5, la dernière de la série en rive gauche à fondations sur barrettes octogonales, la prochaine atteinte, la P4, a des fondations sur puits marocain ...
Voir une pile "canne à sucre" sur le site de DODIN CAMPENON BERNARD

Le lit de la rivière Saint-Etienne n'a pas un sous-sol homogène :  alors  que du côté St-Louis, c'est une coulée boueuse - basalte altéré - qui demande des fondations semi-profondes (puits marocains pour les piles P1 à P4), le côté Saint-Pierre est du type alluvionnaire compact - mélange de blocs de basalte et de sable - qui ont nécessité des fondations profondes, avec un système ingénieux de barrettes octogonales réalisées en plusieurs temps  (piles P5 à P8) ...

Dossier
Le chantier de la construction du nouveau pont
sur la Rivière Saint-Etienne

Sur le site du photographe professionnel Thierry Roux, des photos du chantier et des précisions techniques
Pont sur la Rivière St-Etienne - Pile P4
Sur la pile P4, les chaises à galets semblent déjà prêtes à recevoir l'avant-bec, mais ce ne sera qu'à la fin du mois de février ...
Pont sur la Rivière St-Etienne - Partie courbe
Impressionnante, la charpente métallique, posée à la grue (ne pouvant être lancée en raison de sa courbure), atteint 224,25 m de long, arrivant entre les piles P2 et P3, large de 34,16 mètres pour se rétrécir jusqu'à 21,70 m, largeur de la partie droite lancée depuis la rive gauche ...
Pont sur la Rivière St-Etienne - Tablier lancé depuis la rive gauche - janvier 2012
La partie du tablier métallique déjà lancée n'apparaît pas strictement rectiligne, c'est normal, tant qu'il ne repose pas définitivement sur ses points d'appui définitifs  ...

>>>  Passage sous le tablier du pont amont ...

Pont sur la Rivière St-Etienne -  Pont amont
Lit de la Rivière St-Etienne - janvier 2012
Et seuls quelques nuages semblent se poser sur le sud-est ...
Rempart de rive droite de la Rivière St-Etienne

<<<  Saint-Louis -  Montée du rempart de rive droite de la Rivière Saint-Etienne ....

Découvrir Saint-Louis

St-Louis - Carrières de galets
Saint-Louis - Cocos -  Un Dumper apporte du tout-venant destiné à combler  une carrière de galets ...

>>>  Les galets ont été extraits du terrain, il faut maintenant le combler et le recouvrir d'une couche de terre arable pour une remise en culture par l'agriculteur ...

Revoir la visite de Lafarge Granulats
lors des Coulisses du bâtiment 2011

Revoir des carrières de sables et galets à Pierrefonds
Pierrefonds, cannes, herbages et carrières de galets

En trois heures, le Sud a été bien arrosé dimanche dernier

Premier mai, défilé sur le bd Hubert-Delisle et JPO au 2è RPIMA

St-Louis - Ancienne carrière de galets
St-Louis - Pylône émetteurs

>>> Le pylône des émetteurs n'est pas loin ...

>>> L'église de St-Louis, entre les arbres ...

Eglise de St-Louis
St-Louis - janvier 2012
Saint-Louis - Les Cocos - Les cannes reculent face à l'urbanisation de certains nouveaux quartiers ...
St-Louis - Lycée Antoine Roussin
Les nostalgiques auront aisément reconnu le lycée Antoine-Roussin, et devant, tout petit, la barre, toujours grise, du collège de Roche Maigre...
St-Louis - Cocos

>>>  L'allée menant à la rue Léonus-Bénard ...

Centre d'enfouissement et nouveau pont sur la Rivière St-Etienne
La proximité du rempart de la rivière St-Etienne assure une vue imprenable sur le chantier du nouveau pont et sur les alvéoles du Centre d'enfouissement ...

>>>  Saint-Louis - La Semader construit  ici 26 LLS - Opération Citronnelle  ...

St-Louis - Semader - Opération Citronnelle
St-Louis - Chapelle ND du Rosaire  St-Louis - Chapelle ND du Rosaire  St-Louis - Chapelle ND du Rosaire
Inaugurée en juin 1734, la chapelle ND du Rosaire serait le plus vieil édifice religieux de l'île ...
Arrivage "poissons docteur"

>>> Ici, arrivage de "poissons docteur " - Garra Rufa, ces poissons nettoyeurs ...

St-Louis - Cinéma Plaza
Saint-Louis - Rue Verte - Le cinéma Le Plaza a bien changé depuis les années 70 ...

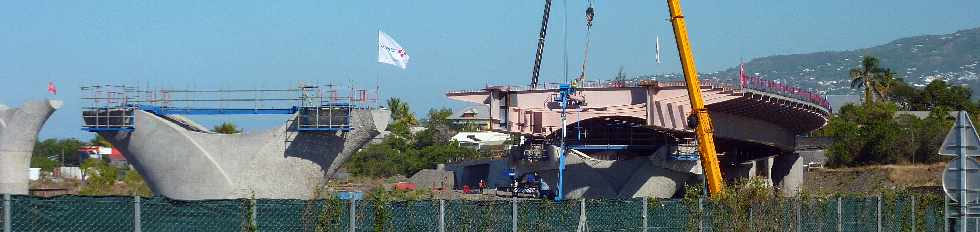

>>> Chantier du nouveau pont sur la Rivière St-Etienne - Rive droite -  Les pré-dalles qui formeront le hourdis du pont  attendent leur pose sur le tablier ...

Pont sur la Rivière St-Etienne - Pré-dalles du hourdis
Pont sur la Rivière St-Etienne - Pile P2

>>> Pile P2 -   Impressionnante, la charpente métallique, posée à la grue (ne pouvant être lancée en raison de sa courbure), atteint 224,25 m de long, arrivant entre les piles P2 et P3, large de 34,16 mètres pour se rétrécir jusqu'à 21,70 m, largeur de la partie droite lancée depuis la rive gauche ...

Pont sur la Rivière St-Etienne - Pose des pré-dalles
Rive droite - La pose des pré-dalles (coffrage perdu) sur la partie courbe du tablier est déjà bien avancée.
En raison de l'inclinaison du tablier dans le virage, chaque pré-dalle est unique, à des dimensions spécifiques ...
Pont sur la Rivière St-Etienne - Console fixée à la charpente  Pont sur la Rivière St-Etienne - Tablier  Pont sur la Rivière St-Etienne - Alignement des consoles
En rive gauche, sur le plate-forme de lançage, la soudure des consoles sur la charpente est encore à nu, attendant la mise en peinture ...
Pont sur la Rivière St-Etienne - Console  Pont sur la Rivière St-Etienne - Consoles  Pont sur la Rivière St-Etienne - Console
Détails  - Zone de soudure de deux éléments de la charpente -  Console au niveau d'une pièce de pont ...
Pont sur la Rivière St-Etienne - Plate-forme de lançage        Largage de parachutistes sur l'aire d'Etang-Salé
Plate-forme de lançage -   Les installations du treuil de lançage sont bâchées ...
Le Transall vient de larguer un groupe de parachutistes sur l'aire de saut de la forêt d'Etang-Salé ...

>>> Retour vers St-Pierre par le collège Henri-Matissse de Bois d'Olives ...

Revoir le projet GéolMatisse
    Pointe du Diable, 180 000 ans d'histoire ...

Voir à la Pointe du Diable
Quatre panneaux ont été réalisés par les 23 élèves d'une classe de 4è du collège Henri-Matisse de Bois d'Olives et leur professeur de SVT, dans le cadre du projet Géol Matisse, avec la participation de la commune de St-Pierre, du Conseil Général, de l'Académie de la Réunion et de la Maison du Volcan.

Le projet GéolMatisse du collège Henri-Matisse de Bois d'Olive

Collège Henri-Matisse - Bois d'Olives
Bois d'Olives - Fresque devant le collège Henri-Matisse
